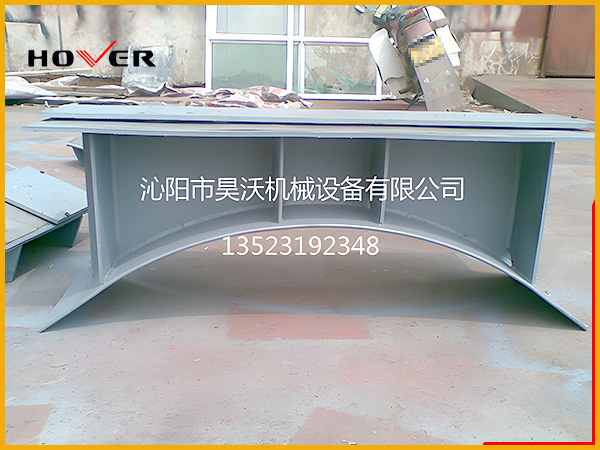

  • 名称:马鞍型滑动支座
  • 所属类别:马鞍型滑动支座
  • 立即咨询
  • 详细说明:

    1 产品概述

       昊沃公司滑动支座装置系列产品广泛使用于电力、冶金、石油、化工、水利等行业的管道或设备需要位移应力的地方。

       支座装置除支撑重量、*(或引导)位移、控制振(晃)动、减少推力等作用外,并具有结构简单、承载力大、适应性强、使用寿命长、价格低廉等优点。

       1.1 产品特点

       昊沃公司的滑动支座装置的摩擦副采用新型复合聚四氟乙烯滑片与镜面不锈钢材料,与钢摩擦副、钢与聚四氟乙烯板摩擦副、滚动摩擦副的支座相比,具有如下特点:

       1.1.1 摩擦系数低:干滑摩擦系数在0.1以下;

       1.1.2 自润滑性好:摩擦副间无需注油或润滑剂,减少维护工作量;

       1.1.3 适应性强:无论在有油无油、有水无水、有粉尘嵌入或泥沙混杂的情况下,均能以很低的摩擦系数工作,性能稳定可靠;

       1.1.4 耐磨损:在正常情况下,使用寿命长达25年以上。

       隔热式和保冷式支座采用保温垫层和保冷垫层,有效地解决了管道的热量损失和冷量损失的问题,从而保证了管道热介质和冷介质的安全运行。

       1.2 适用范围

       1.2.1 支座按管道布置方式分为水平管式、立管式及弯管式三大类;

       1.2.2支座按运行使用温度分为热管道、常温管道和冷管道三大类;

       1.2.3支座适用管道外径Dn25~Dn4000mm,热温度0℃~560℃,冷温度0℃~-200℃,轴向位移0~400mm,径向位移0~200mm,荷载范围0~3350KN。

         2 设计选型

           2.1设计说明

       2.1.1  本系列产品适用于传输各类介质(汽、水、气、油等)的有热位移设计的各种管道、容器、设备等支架座。

       2.1.2   昊沃(HW)公司滑动支座产品系列按管道形式分为三个大类:水平型管道滑动支座、弯头型管道滑动支座、立管型滑动支座。水平型管道滑动支座根据管径和荷载分为丁字型(T型)、方型(F型)、马鞍型(M型)三个级别,每个级别根据安装形式分为焊接型(H)和管夹型(G)两种。弯头型管道滑动支座根据管径和荷载分为圆管型(RP型)、弯头型(RR型)、方管型(RF型)三个级别。立管型滑动支座根据管径和荷载分为立管丁字型(LT型)、立管方型(LF型)两个级别。每个类别设置了轴向滑动(Z)、双向滑动(S)、导向滑动(D)、双导向滑动(SD)四个品类。

    2.1.3本系列产品按介质温度分为I、Ⅱ、Ⅲ型。

       I型适用于t°≤350℃。应选的相应材料为碳素结构钢。

       Ⅱ型适用于350℃<t℃≤425℃。应选的相应材料为*碳素钢和低合金钢。

       Ⅲ型适用于425℃<t℃≤566℃。应选的相应材料为合金耐热钢或不锈钢。

    2.1.4 本产品系列位移设计都是指偏装尺寸。设计位移按轴向位移分四档(50mm、100mm、200mm、 400mm);按径向位移设计分两档(100mm、200mm)。

    支座高度

       本系列产品按管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。若管道无保温,管中心高度可选H1,如果有保温,温度在400℃以下,管中心高度可选H2,温度在400℃--600℃,管中心高度可选H3 。立管型若管道无保温,两支座中心距离可选H1,如果有保温,温度在400℃以下,两支座中心距离可选H2,温度在400℃--600℃,两支座中心距离可选H3。

    3 马鞍型滑动支座产品型号:

       HWM-HZI-DnX-H                  HWM-HSI-DnX-Y-H

       HWM-HDI-DnX-H                  HWM-HSDI-DnX-H

       HWM-GZI-DnX-H                  HWM-GSI-DnX-Y-H

       HWM-GDI-DnX-H                  HWM-GSDI-DnX-H

    4 适用条件:

       1. 通径:Dn600mm----2500mm

       2. 承载:122000N----3250000N
